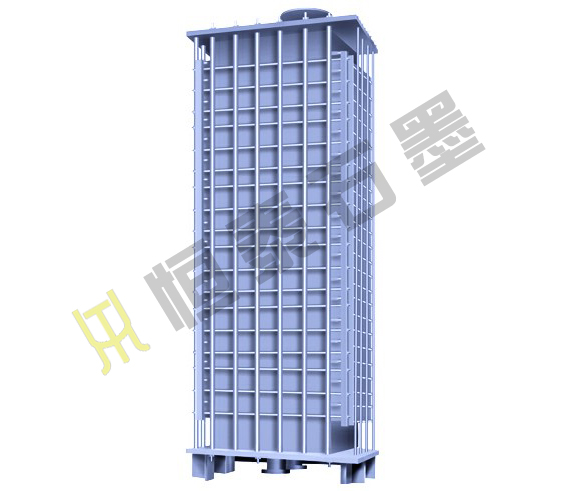

3JK型矩形塊孔式石墨換熱器



【結構和特點】

矩形塊孔式換熱器由矩形石墨封頭、石墨換熱塊及其密封墊片等疊裝組成。因換熱塊為整體結構、無膠結縫，因而結構強度較高，抗沖擊性良好。

水封側板為鑄鐵板，檢修裝拆簡便。也可制成雙向防腐結構。該設備可用加熱器、冷卻器、物料流程可為1～4流程。

3JK型側板為分體式、小塊結構，規格變化容易、維修方便。

【技術特性】

　　 設計溫度：-30～150℃

　　 設計壓力：0.3MPa (非標改進型設備已在0.5MPa下使用)

     換熱面積：0.8～150m²

執行標準：參照HG/T3187-1999《矩形塊孔式石墨換熱器》



系列參數表

型號 參數 項目		3JK38-12/12			3JK66-12/12							3JK38-18/14		3JK66-18/14							3JK66-20/16
		5	7.5	10	15	20	25	30	35	45	55	5	7.5	10	15	20	25	35	40	50	7.5	10	15	19	23	30	38	45
公稱換熱 面積M2		5	7.5	10	15	20	25	30	35	45	55	5	7.5	10	15	20	25	35	40	50	7.5	10	15	19	23	30	38	45
計算 換 面 積 M2	平均	5.8	8.7	11.6	14.4	19.2	24.0	28.8	37.6	47.0	56.4	5.0	7.6	13.6	18.2	22.7	27.3	35.6	44.5	53.4	8.0	12.1	16.1	20.1	24.1	31.4	39.3	47.1
	縱向	6.1	9.1	12.1	14.8	19.7	24.6	29.5	39.4	49.2	59.0	5.5	8.2	14.4	19.3	24.1	28.9	38.5	48.1	57.8	8.6	12.9	17.3	21.6	25.9	34.5	43.1	51.8
	橫向	5.6	8.4	11.1	14.0	18.7	23.3	28.0	35.9	44.8	53.8	4.6	6.8	12.8	17.1	21.4	25.6	32.7	40.9	49.1	7.4	11.2	14.9	18.6	22.4	28.4	35.4	42.5
單 元 塊 尺 寸	塊數	2	3	4	3	4	5	6	8	10	12	2	3	3	4	5	6	8	10	12	2	3	4	5	6	8	10	12
	尺寸 m/m	380×380×380			380×380×660							380×380 ×380		380×380×660							380×380×660
孔 徑 m /m	縱向	12			12							18									20
	橫向	12			12							14									16
流程 量	縱向	雙程			雙程				四程			雙程　　　　　四程									雙程　　　　　四程
	橫向	2	3	4	3	4	5	6	4	5	6	2	3	3	4	5	6	4	5	6	2	3	4	5	6	4	5	6

安裝尺寸表

型號				3JK38-12/12			3JK66-12/12							3JK38-18/14		3JK66-18/14							3JK66-20/16
				5	7.5	10	15	20	25	30	35	40	55	5	7.5	10	15	20	25	35	40	50	7.5	10	15	19	23	30	38	45
管 口 規 格	a	物料進口	dB	80			100				150			80		100				150			100					150
			Dg	125			150				200			125		150				200			150					200
	b	物料出口	dB	80			100				150			80		100				150			100					150
			Dg	125			150				200					150				200			150					200
	c	物料排凈口	dB								50									50								50
	d	物料出口	dB								50									50								50
	e	冷卻水出口	Dg	50			80							50		80							80
	f	冷卻水進口	Dg	50			80							50		80							80
安裝尺寸mm			H1	1310	1693	2076	1787	2170	2553	2936	2160	2543	2926	1310	1693	1787	2170	2170	2936	2160	2543	2923	1404	1787	2170	2553	2936	2160	2543	2926
			H3	673	1056	1439	1028	1411	1794	2177	1411	1794	2177	673	1056	1028	1411	1794	2177	1411	1794	2177	645	1028	1411	1794	2177	1411	1794	2177
			H4	346			407				400			345		407				400			407					400
			L1	535			790				798			535		790				798			790					798
			L2	415			670				678			415		670				678			670					678
			L3				90				410					90				410			90					410
			L4	230			400				370			230		400				370			400					370
			L5	680			720				1110			680		720				1110			720					1110
設備總重kg				774	994	1214	1651	1979	2219	2589	2793	3254	3716	764	979	1645	1986	2318	3692	2781	3234	3692	1562	1640	1976	2309	2639	2765	3224	3668

注：1、管口規格中的dB為該管口的內徑，Dg為管法的公稱直徑，2、管口a、b、c、d、法蘭密封面尺寸見說明書，3、管法尺寸按HG5006-68PG10、Dg規定。
