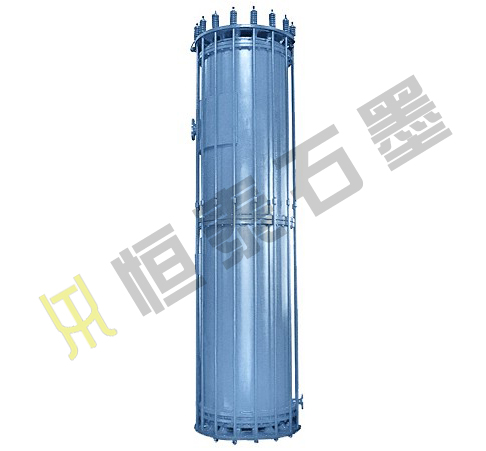

YKB型圓塊孔式石墨換熱器

【結構和特點】

本型產品與80標準中的叫法不是同一種設備，現各廠家叫法不完全一樣，我們通常稱：YKD型！

結構與特點：
　　該系列采用聚四氟乙烯密封且加裝壓力彈簧作補償裝置。在石墨塊上鉆有兩組不相通的流道，且這兩組之間成直角，兩種不同流體通過這兩組流道達到熱交換的目的。該系列采用先進的加工工藝，具有傳熱效率高、穩定可靠、抗沖擊和檢修方便等優點。最大換熱面積可達800平方米。

注：本型產品與80標準中的叫法不是同一種設備，現各廠家叫法不完全一樣，我們通常稱：YKD型！

技術特性：
　　許用溫度：-40～165℃
　　許用壓力：≤0.4MPa

管口表

型號	公稱直徑 mm
型號	a	b	c	d	e	f
YKB30	100	20	20	100	80	80
YKB40	125	20	20	125	100	100
YKB50	200	20	20	200	100	100
YKB60	250	20	20	250	100	100
YKB70	250	25	25	250	125	125
YKB80	250	25	25	250	125	125
YKB90	300	32	32	300	150	150
YKB100	300	32	32	300	150	150
YKB110	350	32	32	350	200	200
YKB120	350	32	32	350	200	200
連接面標準	非標	HGJ45-91	HGJ45-91	非標	HGJ45-91	HGJ45-91
用途	腐蝕性介質進口或出口	排凈口	排空口	腐蝕性介質進口或出口	水或蒸汽進口或出口	水或蒸汽進口或出口

注：

1、當作冷凝器使用時可加裝氣液分離器。
2、本系列設備可作底腳支撐也可作懸掛支撐，但加裝汽液分離器后只可作懸掛支撐。

安裝尺寸表

型號	規格	換熱塊			安裝尺寸mm
	M²	橫孔	縱孔	塊數	D	d1	d2	D1	D2	L1	L2
YKB30	2	10	10	1	330	100	180	600	320	120	150
	4			2
	6			3
	8			4
	10			5
YKB40	9	10	10	3	438	125	240	703	420	120	150
	11			4
	14			5
	17			6
	20			7
	8	10	16	3	438	125	240	703	420	120	150
	10			4
	13			5
	15			6
	18			7
YKB50	20	10	16	4	538	200	325	804	520	120	150
	25			5
	30			6
	35			7
	40			8
YKB60	38	10	16	7	652	250	395	936	560	120	150
	43			8
	50			9
	54			10
	60			11
	65			12
	35	12	18	7	652	250	395	936	560	120	150
	40			8
	45			9
	50			10
	55			11
	60			12
YKB70	60	10	16	8	752	250	395	1037	660	120	150
	68			9
	75			10
	83			11
	0			12
	98			13
	56	12	18	8	866	250	395	1037	660	120	150
	63			9
	70			10
	77			11
	84			12
	91			13
YKB80	81	12	18	9	866	250	395	1152	760	150	200
	90			10
	99			11
	108			12
	117			13
	126			14
	77	16	20	9	996	250	395	1152	760	150	200
	85			10
	94			11
	102			12
	111			13
	119			14
YKB90	104	12	18	9	996	300	460	1255	860	150	200
	115			10
	127			11
	138			12
	150			13
	162			14
	99	16	20	9	996	300	460	1255	860	150	200
	110			10
	121			11
	132			12
	143			13
	154			14
YKB100	130	16	20	10	1076	300	460	1365	980	150	200
	143			11
	156			12
	169			13
	182			14
YKB110	158	16	20	10	1206	350	510	1495	1100	150	200
	174			11
	190			12
	206			13
	222			14
YKB120	188	16	20	10	1316	350	510	1615	1220	150	200
	207			11
	226			12
	246			13
	264			14

型號	規格	安裝尺寸mm
型號	M²	H	H1	H2	H3	H4	N1-φ1	N2-φ2	N3-φ3
YKB30	2	700	145	400	200	260	2-φ24	6-φ18	8-M16
	4	1100		796		656
	6	1495		1192		1052
	8	1895		1588		1448
	10	2290		1984		1844
YKB40	9	1296	154	968	330	632	2-φ24	6-φ18	8-M16
	11	1612		1284		948
	14	1928		1600		1264
	17	2244		1916		1580
	20	2560		2232		1896
	8	1296	154	968	330	632	2-φ24	6-φ18	8-M16
	10	1612		1284		948
	13	1928		1600		1264
	15	2244		1916		1580
	18	2560		2232		1896
YKB50	20	1988	180	1614	400	1188	2-φ24	8-φ18	8-M18
	25	2384		2010		1584
	30	2780		2406		1980
	35	3176		2802		2376
	40	3572		3198		2772
YKB60	38	2730	185	346	390	1956	4-φ24	8-φ23	8-M20
	43	3056		2672		2282
	50	3382		2998		2608
	54	3708		3324		2934
	60	4034		3650		3260
	65	4360		3976		3586
	35	2730	185	2628	390	1956	4-φ24	8-φ23	8-M20
	40	3056		2954		2282
	45	3382		3280		2608
	50	3708		3606		2934
	55	034		3932		3260
	60	4360		4258		3586
YKB70	60	3088	220	2628	390	2282	4-φ24	8-φ23	12-M20
	68	3414		2954		2608
	75	370		3280		2934
	83	4066		3606		3260
	0	4392		3932		3586
	98	4718		4258		3912
	56	3088	220	2949	390	2282	4-φ24	8-φ23	12-M20
	63	3414		3275		2608
	70	3740		3601		2934
	77	4066		3927		3260
	84	4392		4253		3586
	91	4718		4579		3912
YKB80	81	3434	235	2949	415	2608	4-φ24	12-φ23	12-M20
	90	3760		3275		2934
	99	4086		3601		3260
	108	4412		3927		3586
	117	4738		4253		3912
	126	5064		4579		4238
	77	3434	235	2979	415	2608	4-φ24	12-φ23	12-M20
	85	3760		3305		2934
	94	4086		3531		3260
	102	4412		3957		3586
	111	4738		4283		2912
	119	5064		4609		4238
YKB90	104	3534	255	2979	465	2508	4-φ24	16-φ23	16-M20
	115	3860		3305		2934
	127	4186		3631		3260
	138	4512		3957		3586
	150	4838		4283		3912
	162	5164		4609		4238
	99	3534	255	2979	465	2608	4-φ24	16-φ23	16-M20
	110	3860		3305		2934
	121	4186		3631		3260
	132	4512		3957		3586
	143	4838		4286		3912
	154	5134		4609		4238
YKB100	130	3920	280	3310	500	2934	4-φ24	16-φ23	16-M20
	143	4246		3636		3260
	156	4572		3962		3586
	169	4898		4288		3912
	182	5224		4614		4238
YKB110	158	4020	300	3315	550	2934	4-φ24	20-φ23	16-M20
	174	4346		3641		3260
	190	4672		3967		3586
	206	499		4293		3912
	222	5324		4619		4238
YKB120	188	4060	320	3355	580	2934	4-φ24	20-φ23	16-M20
	207	4383		3681		3260
	226	4712		4007		3586
	246	5038		4333		3912
	264	5364		4659		4338
